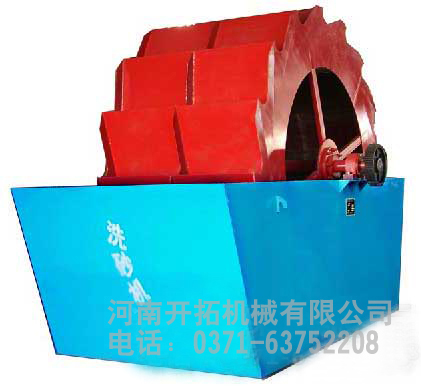

洗砂机
XS系列砂石洗选机是一种轮斗式洗选设备。主要用于建筑砂石料等的洗选脱水。该系列洗选机具有如下优点:结构合理、维修便利、处理量大、功率消耗小、洗净度高。
洗砂机工作原理:
工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石有给料槽进入洗槽中,在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水;同时加水,形成强大水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用。干净的砂石由叶片带走,最后砂石从旋转的叶轮倒入出料槽,完成砂石的清洗作用。
洗砂机性能特点:
1.该洗砂机结构简单,叶轮传动轴承装置与水和受水物料隔离,大大避免了轴承因浸水、砂和污染物导致损坏的现象发生。
2.该机用于砂石场洗砂时与传统的螺旋洗砂机相比有明显优势如下:
<1>中细砂和石粉流失极少,所洗建筑砂级配和细度模数达到国家《建筑用砂》、《建筑用卵石、碎石》标准。
<2>该机除筛网外几乎无易损件。
<3>使用寿命长,长期不用维修。
该洗砂机(洗沙机)采用先进技术,结合国内砂石行业实际情况研制的高效洗砂设备,该洗沙机具有洗净高度,结构合理,产量大,洗砂过程中砂子流失少,尤其是其传动部分均与水、砂隔离,故该洗砂机故障率大大低于目前常用洗砂机,是国内洗砂行业升级换代的最佳选择。
洗砂机的规格和技术参数:
型号规格
|
轮斗直径(㎜)
|
处理能力(t/h)
|
返砂量(t/h)
|
电机功率
(kw) |
单机重量
(㎏) |
||
XS2600(I)
|
2600
|
20-80
|
5-20
|
5.5
|
2400
|
||
XS2600(II)
|
2600
|
30-90
|
8-30
|
7.5
|
2900
|
||
XS3200
|
3200
|
240-300
|
100-150
|
11
|
11400
|
||
XS3600
|
3600
|
280-400
|
140-200
|
15
|
16700
|
螺旋洗砂机适用于建筑工地、砂石厂、玻璃厂、水电站等单位所用的小颗粒砂石所需的海鲜选、分级和脱水。 螺旋洗砂机是在倾斜布置的水槽下部形成沉淀池,螺旋头部没入沉淀池内,螺旋由电动机经减速机减速驱动螺旋旋转,由沉淀池底部给入清洗水,从而完成清洗,脱水和分级三种功能。
型 号
|
750
|
1000
|
1200
|
1500
|
2000
|
|
形式
|
高堰式、沉没式、单、双螺旋、标准型
|
|||||
螺旋直径(㎜)
|
750
|
1000
|
1200
|
1500
|
2000
|
|
螺旋转速(㎜)
|
10-17
|
10-15
|
8-11
|
6-10
|
5-8
|
|
处理能力(㎜)
|
5-20
|
10-30
|
20-40
|
30-60
|
40-80
|
|
电机功率( kw )
|
7.5
|
10
|
15
|
20
|
30
|
|
外形尺寸
(㎜) |
长(m)
|
5-7
|
5-7
|
5-7
|
5-7.5
|
5-10
|
宽(m)
|
0.8
|
1.25
|
1.44
|
1.85
|
2.25
|
|
高(m)
|
1.5
|
2.2
|
2.4
|
2.8
|
3.5
|
|
机器重量(t)
|
2.8
|
5
|
6
|
10
|
15
|
