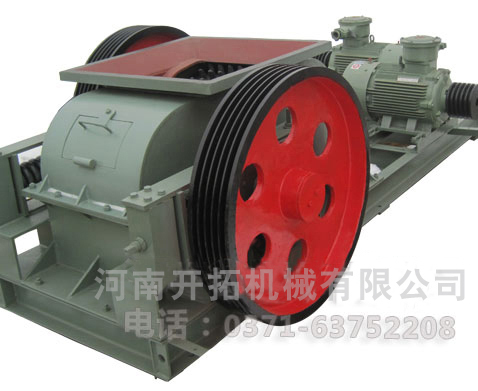

齿辊式破碎机
双辊齿牙式破碎机(焦炭破碎机)适用于烧结矿、煤炭、水泥、硅酸盐、玻璃、陶瓷等行业,适于中等硬度以下脆性物料的破碎,主要用于矿石的中细碎作业。
双辊齿牙式破碎机(焦炭破碎机)为双辊类型,辊面形状为粗细齿辊,齿辊适于脆性和松软物料的粗、中碎.
双辊齿牙式破碎机(焦炭破碎机)工作原理:
出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
主要技术参数:
型号规格
|
进料粒度
|
生产率(t/h)
|
电机功率(kw)
|
机器重量(kg)
|
外形尺寸(mm)
|
||||
出料粒度(mm)
|
|||||||||
12
|
30
|
50
|
75
|
125
|
|||||
2PGC400×250
|
150-300
|
15
|
20
|
30
|
40
|
50
|
2×5.5
|
1300
|
2450×750×980
|
2PGC450×500
|
80-150 150-300 |
20
|
35
|
80 50 |
85
|
145
|
2×7.5
|
4150
|
3200×1440×916
|
2PGC450×900
|
80-150 150-300 |
42
|
68
|
145 85 |
120
|
255
|
2×22
|
5100
|
3200×1800×916
|
2PGC450×1200
|
80-150 150-300 |
70
|
100
|
220 110 |
185
|
380
|
2×30
|
6500
|
3200×2100×916
|
2PGC600×750
|
80-200 200-400 |
60
|
80
|
185 90 |
140
|
205
|
2×30
|
6900
|
3900×2100×1050
|
2PGC600×900
|
80-200 200-400 |
85
|
125
|
205 110 |
180
|
250
|
2×30
|
8600
|
3900×2400×1050
|
2PGC900×900
|
80-150 150-300 |
100
|
120
|
200 150 |
250
|
400
|
2×30
|
6500
|
4740×2150×1330
|
2PGC900×1200
|
80-200 200-400 |
150
|
180
|
280 200 |
280
|
450
|
2×45
|
11800
|
4740×2650×1330
|
双辊齿牙式破碎机(焦炭破碎机)是参照美国岗拉克破碎机的结构原理自行设计研制的新产品。
本机具有体积小,破碎比大(5-8),噪声低,结构简单,维修方便的优点,生产率高(比我国现在2PGC齿辊式破碎机生产率高1-2倍),被破碎物料粒度均匀,过粉碎率低,维修方便,过载保护灵敏,安全可靠等特点。
本齿辊式破碎机适用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。
双辊齿牙式破碎机破碎能力大,电动机与减速器之间用限距型液力偶合器联接,防止动力过载,传感器过载保护,安全可靠。齿辊间距液压调整,齿辊轴承集中润滑。齿形优化设计,拉剪力选择破碎,高效低耗,出粒均匀。
我公司生产的齿辊式破碎机分为双齿辊式破碎机和四齿辊式破碎机二大系列,双齿辊式破碎机为机械弹簧式(2PGC),该齿辊式破碎机可根据破碎物料特性和要求分别配用粗齿辊或中齿辊,四齿辊式破碎机实际由两台双齿辊式破碎机组合而成。
双辊齿牙式破碎机工作原理和主要结构
双辊齿牙式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统双辊齿牙式破碎机采用低速挤压破碎),形成了高生产率的机理。
本双辊齿牙式破碎机由传动装置,机架部分,破碎辊,机械弹簧装置,联动机构等组成。
