环锤式破碎机的构成和图片：
环锤式破碎机的主要结构和应用范围:
环锤式破碎机是一种带有环锤的冲击转子式破碎机。环锤不仅能随转于旋转，还能绕锤销轴自转，物料进入破碎机后，在破碎腔内受到随转于高速旋转的环锤的冲击而破碎，被破碎的物料同时从环锤处获得动能，高速度地冲向破碎板，受到第二次破碎，然后落到筛板上，受环锤的剪切、挤压、湮没以及物料之间的相互破碎作用，物料得到进一步的破碎，并通过筛孔排出机外。不能破碎的杂物则由环锤推入金属收集器，由操作人员定期清除。
环锤式破碎机出料粒度的调节，是通过更换不同规格的筛板来实现的。转子与筛板之间的间隙，可根据需要通过调节机构来进行调节。
环锤式破碎机目前分为重型及轻型两种，环锤式碎煤机（轻型环锤式破碎机）适用于莫氏硬度二级物料的破碎，使用碎煤环锤。环锤式碎石机（重型环锤式破碎机）适用于莫氏硬度五级以下的脆性物料的破碎，使用碎石环锤。碎石环锤质量大于碎煤环锤的质量，从而提高环锤的冲击力，达到破碎矿石的目的。

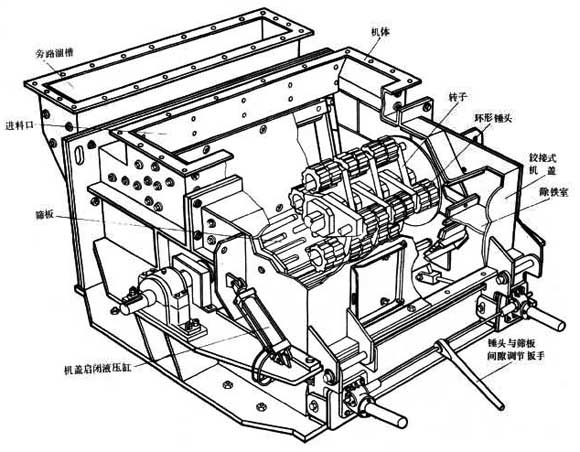

环锤式破碎机的结构:
环锤式破碎机由转子、机体、调节结构等主要部分组成。电动机通过弹性圈柱销联轴器直接驱动转子。转子由主轴、端板、隔板、锤销、环锤等主要零件组成。环锤吊挂在锤销上，锤销安装在端板和隔板上，端板和隔板用平键和螺母固定在主轴上。
机体由上下机壳、破碎板、筛板、托板、反击板、衬板等主要零件组成。破碎板与筛板安装在托板上。托板的一端用轴支撑在上机壳两侧的轴座上，另一端通过连接板与调节结构相连。衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。破碎板、筛板、反击板与转子形成破碎腔。
调节机构由蜗杆、蜗轮、指针、间隙指示牌等主要零件组成，用于调节并显示转子与筛板之间的间隙。
环锤式破碎机的应用范围：
PCH型(PHQ型、HCS型)环锤式碎煤机最适用于破碎各种脆性物料，如煤、煤矸石、焦炭、炉渣、红砂岩、页岩、疏松石灰石等。物料的抗压强度不超过40Mpa，表面水分不应大于8%-11%，对于非粘结性物料，其表面水分可控制在15%以内。
PCHZ型(PHZ)环锤式碎石机适用于破碎各种矿石、磷矿石、褐矿石、磁铁石、石灰石及鹅卵石等。其抗压强度不超过60Mpa,表面水分不大于15%,当硫铁矿石、磷矿石破碎出料粒度小于6mm时，物料表面水分不应大于12%.
环锤式破碎机的结构特点,对出料粒度可以调节。对物料破碎后产品有粒度要求,不允许产品粒度中有过大粒度时应优先选用环锤式破碎机。
